Elektryczny agregat hydrauliczny: dobór rozmiaru, ciśnienia i dobór silnika

An elektryczny agregat hydrauliczny to serce każdego układu hydraulicznego napędzanego elektrycznie — łączącego silnik, pompę, zbiornik i zawory sterujące w samodzielną jednostkę, która przekształca energię elektryczną w kontrolowaną moc płynu. Od prawidłowego określenia specyfikacji zależy, czy system będzie działał niezawodnie przez 20 000 godzin, czy też ulegnie awarii w ciągu kilku miesięcy. W tym przewodniku omówiono cztery najważniejsze decyzje inżynieryjne: jak dobrać wielkość jednostki, jakiego zakresu ciśnień się spodziewać, jaki typ silnika wybrać i jak porównać jednostki hydrauliczne pod kątem konkretnego zastosowania.

700 barów

Maksymalne ciśnienie w opakowaniach przemysłowych o dużej wytrzymałości

0,37–75 kW

Typowy zakres mocy silnika dla jednostek standardowych

90%

Wydajność nowoczesnych pomp tłokowych o zmiennym wydatku

Jak prawidłowo dobrać agregat hydrauliczny

Dobór agregatu hydraulicznego rozpoczyna się od dwóch niepodlegających negocjacjom danych wejściowych: wymaganego natężenia przepływu (l/min) i ciśnienia roboczego układu (bar). Każda inna specyfikacja – moc silnika, pojemność zbiornika, pojemność pompy – wynika z tych dwóch liczb.

Oblicz wymagane natężenie przepływu

Natężenie przepływu (Q) równa się objętości siłownika podzielonej przez żądany czas cyklu. Dla cylindra hydraulicznego o średnicy 50 mm i skoku 300 mm wykonującego jeden cykl w 10 sekund: Q = (pi x 0,025² x 0,3) / 10 = 0,589 l/min. Zawsze należy dodać 15–20% na wewnętrzne wycieki i straty w systemie.

Określ ciśnienie w systemie

Ciśnienie w układzie jest równe maksymalnej sile obciążenia podzielonej przez powierzchnię efektywną siłownika. Siła 50 kN działająca na cylinder o średnicy 50 mm wymaga ciśnienia 25,5 MPa (255 barów). Przed wybraniem ciśnienia znamionowego pompy należy dodać 10–15% w przypadku spadków ciśnienia na zaworach, złączkach i odcinkach węży.

Oblicz moc silnika

Moc silnika (kW) = (przepływ w L/min x ciśnienie w barach) / 600. Dla 10 L/min przy 200 barach: P = (10 x 200) / 600 = 3,33 kW. Podziel przez wydajność pompy (zwykle 0,85–0,92), aby uzyskać zapotrzebowanie na moc na wale: 3,33 / 0,88 = 3,78 kW. Wybierz następny standardowy rozmiar silnika powyżej tej liczby.

Rozmiar zbiornika

Standardową zasadą jest to, że objętość zbiornika (litry) = 3 do 5 razy natężenie przepływu pompy na minutę. Pompa o wydajności 10 l/min wymaga zbiornika o pojemności 30–50 l do odpowiedniego zarządzania temperaturą. Zastosowania z wysokimi cyklami pracy lub podwyższonymi temperaturami otoczenia powinny skupiać się na górnej granicy tego zakresu.

Definicja

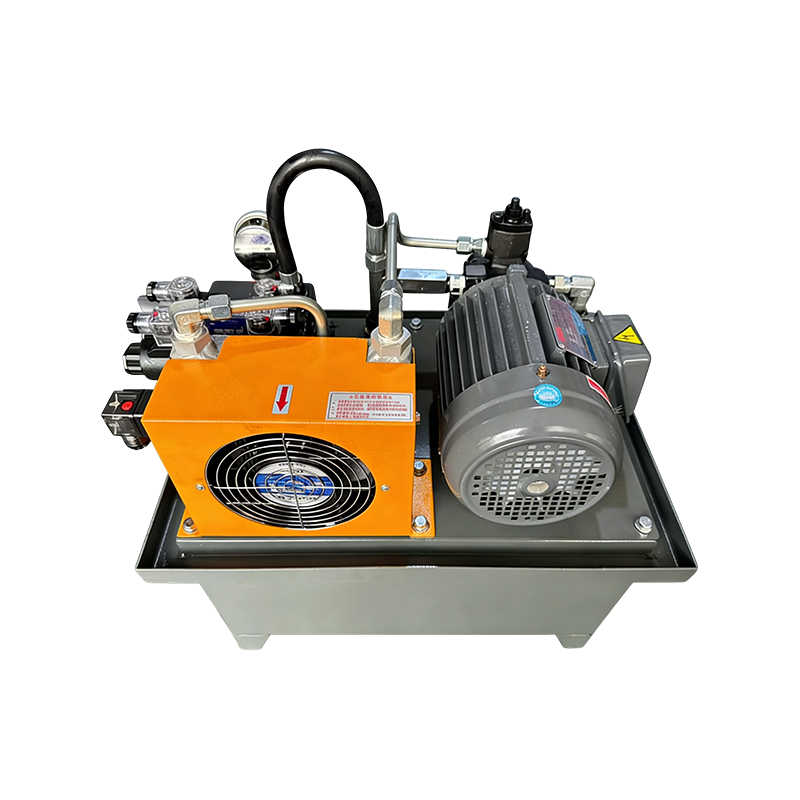

Elektryczny agregat hydrauliczny to samodzielny agregat hydrauliczny, który integruje silnik elektryczny, pompę hydrauliczną, zbiornik płynu, ciśnieniowy zawór nadmiarowy i kierunkowe zawory sterujące w jeden zespół — zapewniając kontrolowany przepływ hydrauliczny i ciśnienie do siłowników bez potrzeby stosowania zewnętrznych elementów przenoszenia mocy.

Jakie ciśnienie zapewnia agregat hydrauliczny

Agregaty hydrauliczne charakteryzują się szerokim zakresem ciśnień, w zależności od kategorii zastosowania. Lekkie jednostki do dźwigów samochodowych i wyposażenia warsztatów zazwyczaj pracują pod ciśnieniem 150–250 barówów. Prasy przemysłowe, sprzęt budowlany i systemy offshore pracują pod ciśnieniem 300–700 barów przy użyciu konfiguracji z wysokociśnieniowymi pompami tłokowymi.

Kategoria aplikacji	Typowy zakres ciśnienia	Typ pompy	Zakres przepływu
Warsztaty / podnośniki samochodowe	150–250 bar	Pompa zębata	2–15 l/min
Maszyny przemysłowe	200–350 barów	Pompa łopatkowa lub tłokowa	10–100 l/min
Ciężkie prasowanie/formowanie	300–500 barów	Osiowa pompa tłokowa	20–200 l/min
Narzędzia offshore/podwodne	500–700 barów	Promieniowa pompa tłokowa	5–50 l/min
Narzędzia ratownicze/przenośne	700–720 barów	Wysokociśnieniowa pompa tłokowa	0,5–4 l/min

Zawór nadmiarowy ciśnienia — fabrycznie ustawiony na ciśnienie projektowe systemu — jest kluczowym elementem zabezpieczającym, który zapobiega uszkodzeniom spowodowanym nadmiernym ciśnieniem. Nie należy go ustawiać na więcej niż 110% maksymalnego ciśnienia roboczego najsłabszego elementu w obwodzie. Niedostateczne ustawienie zaworu nadmiarowego powoduje marnowanie energii w wyniku ciągłego obejścia; nadmierne ustawienie stwarza ryzyko strukturalne w wężach, złączkach i uszczelkach siłownika.

Który typ silnika pasuje do elektrycznego agregatu hydraulicznego

Wybór silnika określa zachowanie podczas rozruchu, zdolność do cyklu pracy, elastyczność sterowania prędkością i całkowity koszt energii w całym okresie użytkowania urządzenia. W większości instalacji agregatów hydraulicznych stosowane są trzy typy silników.

Silnik indukcyjny prądu przemiennego

Najczęściej

Stała prędkość (1450 lub 2900 obr/min przy 50 Hz)
Solidny, łatwy w utrzymaniu, niski koszt
Standard dla przerywanych cykli pracy
Wymaga układu gwiazda-trójkąt lub softstartu o mocy powyżej 4 kW
Standard klasy efektywności IE3 na rynkach UE

Silnik napędzany falownikiem prądu przemiennego (VFD).

Zoptymalizowany energetycznie

Zmienna prędkość dostosowana do zapotrzebowania
Zmniejsza zużycie energii o 30–50% w systemach o zmiennym obciążeniu
Eliminuje prąd rozruchowy przy uruchomieniu
Wymaga uzwojeń silnika o parametrach VFD
Najlepsze do systemów pracujących 24 godziny na dobę, 7 dni w tygodniu lub z ciśnieniem na żądanie

Silnik prądu stałego (szczotkowy lub bezszczotkowy)

Przenośny / akumulatorowy

Zasilanie 12 V, 24 V lub 48 V DC
Stosowany w zestawach mobilnych, montowanych w pojazdach i zasilanych bateryjnie
Bezszczotkowy prąd stały (BLDC) zapewnia wydajność na poziomie 90%.
Kompaktowy i lekki do zastosowań przenośnych
Cykl pracy ograniczony pojemnością akumulatora i wartością cieplną

Jak wybrać zasilacz hydrauliczny do swojego zastosowania

Wybór słuszności elektryczny agregat hydrauliczny dla konkretnego zastosowania sprowadza się do dopasowania sześciu parametrów do wymagań eksploatacyjnych. Jednostki spełniające wszystkie sześć kryteriów będą działać niezawodnie w ramach okresów międzyobsługowych; jednostki, które ominą choćby jeden, stają się najsłabszym punktem w całym obwodzie hydraulicznym.

Natężenie przepływu

Dopasuj moc pompy do wymagań dotyczących prędkości siłownika. Nadmierny przepływ powoduje marnowanie energii przez zawór nadmiarowy; niewystarczający przepływ wydłuża czas cykli i zmniejsza produktywność.

Ocena ciśnienia

Wybierz jednostkę o parametrach znamionowych co najmniej 15% powyżej obliczonego ciśnienia w systemie. Nigdy nie używaj agregatu w sposób ciągły przy jego maksymalnym ciśnieniu znamionowym — zaprojektuj system tak, aby normalne ciśnienie robocze wynosiło 80–85% wartości granicznej znamionowej pompy.

Cykl pracy

Praca przerywana (S2 lub S3 zgodnie z IEC 60034) jest odpowiednia dla pras i siłowników, które ładują i rozładowują. Praca ciągła (S1) jest wymagana w przypadku przenośników, zacisków i systemów, w których pompa pracuje bez okresu odpoczynku.

Kompatybilność płynów

W jednostkach standardowych stosuje się olej mineralny ISO VG 46. Zastosowania w płynach przeznaczonych do kontaktu z żywnością, ognioodpornych (HFA, HFB, HFC, HFD) lub biodegradowalnych wymagają zgodnych uszczelek, powłok i materiałów pompy określonych w momencie składania zamówienia.

Konfiguracja montażu

Poziome jednostki zbiornikowe nadają się do instalacji stacjonarnych z dużą powierzchnią podłogową. Pionowe jednostki zbiornikowe oszczędzają miejsce. Pakiety kompaktowe montowane na wsporniku L i płycie montażowej są stosowane w zastosowaniach zintegrowanych z maszyną i w zastosowaniach mobilnych, gdzie krytyczna jest ogólna koperta.

Integracja zaworu sterującego

Określ, czy na poziomie zespołu napędowego potrzebne są kierunkowe zawory sterujące sterowane elektromagnetycznie, dźwignie ręczne lub zawory proporcjonalne. Wstępnie zintegrowane kolektory zaworowe zmniejszają złożoność instalacji hydraulicznej i ryzyko zanieczyszczenia w porównaniu do oddzielnych zespołów komponentów.
